臂架泵安裝于分動箱前端，用于向臂架液壓系統和置腿液壓系統提供動力。
1.型號及符號意義
臂架泵是德國力士樂的開式回路定量泵，型號及符號意義如下：
2. 臂架泵工作原理

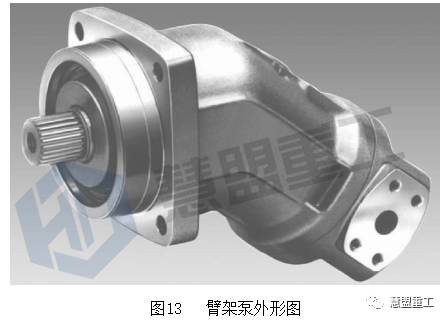

臂架泵是一個斜軸柱塞泵，其外觀形狀見圖13，剖面結構如圖14所示。
工作時傳動軸帶動柱塞、缸體、芯軸一同旋轉，傳動軸每轉一周，柱塞相對缸體往復軸向運動一次。柱塞外伸時吸油，柱塞內縮時壓油，吸油和壓油經過配流盤的配流窗口進行分配，分別通向吸油口（接油箱）和壓油口（接執行元件）。由于傳動軸和芯軸之間的夾角固定不變，所以該泵為定排量柱塞泵。
3. 臂架泵工作要求
（1）液壓油要求
要求使用礦油型液壓油，液壓泵工作時的油液黏度推薦為16~36 mm2/s。液壓泵推薦按圖5進行黏度選擇。當工作油溫為50℃時，液壓油的黏度應該選擇46號。當工作油溫為60℃時，液壓油的黏度應該選擇68號。
對粘溫特性的要求，當油溫較高時（如+115℃），運動黏度平均值不得小于5mm2/s；當油溫較低時（如-40℃），運動黏度平均值不得大于1600mm2/s。
（2）各油口工作壓力范圍：
吸油壓力：絕對壓力≥0.8bar，也就是真空度≤0.2 bar。
殼體壓力：T1、T2油口為泄油口，絕對壓力不能超過10 bar。
（3）液壓油清潔度
按NAS 1638標準，要達到9級。
按ISO4406標準，要達到18/15。
